1、建筑體系

1-1、門式剛架體系

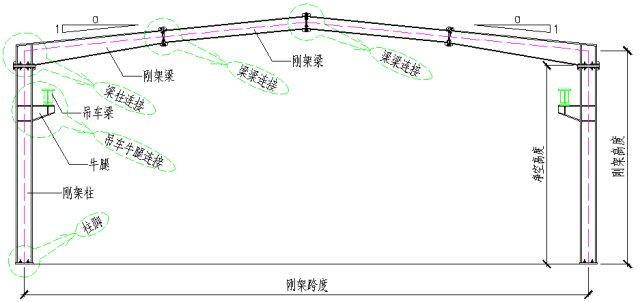

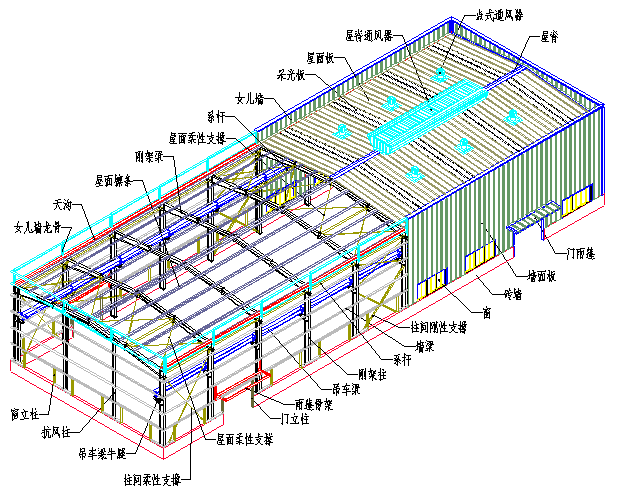

1-1-1、基本構件圖

1-1-2、說明

力學原理

門式剛架結構以柱、梁組成的橫向剛架為主受力結構，剛架為平面受力體系。為保證縱向穩定，設置柱間支撐和屋面支撐。

剛架

剛架柱和梁均采用截面H型鋼制作，各種荷載通過柱和梁傳給基礎。

支撐、系桿

剛性支撐采用熱軋型鋼制作，一般為角鋼。柔性支撐為圓鋼。系桿為受壓圓鋼管，與支撐組成受力封閉體系。

屋面檁條、墻梁

一般為C型鋼、Z型鋼。承受屋面板和墻面板上傳遞來的力，并將該力傳遞給柱和梁。

1-1-3、門式剛架的基本形式

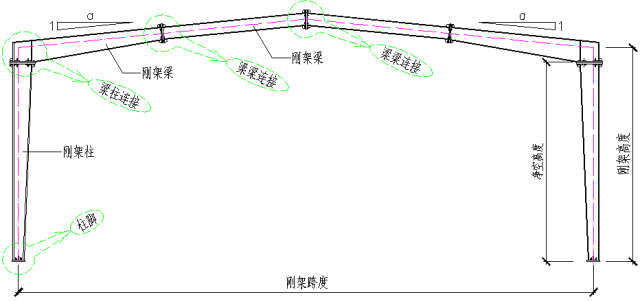

a.典型門式剛架

b.帶吊車的門式剛架

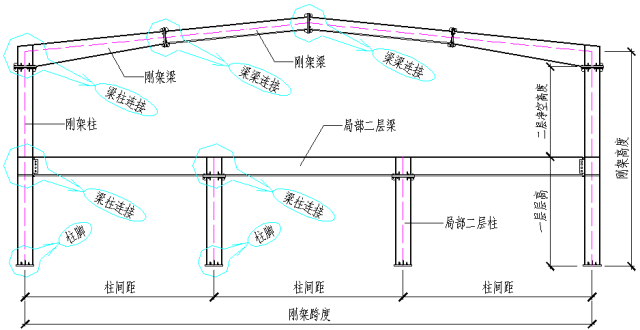

c.帶局部二層的門式剛架

1-1-4、基本節點

a.柱腳節點

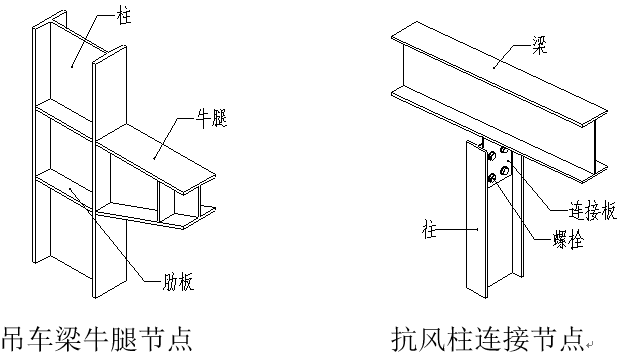

b.梁、柱節點

■局部二層節點參照多層框架體系。

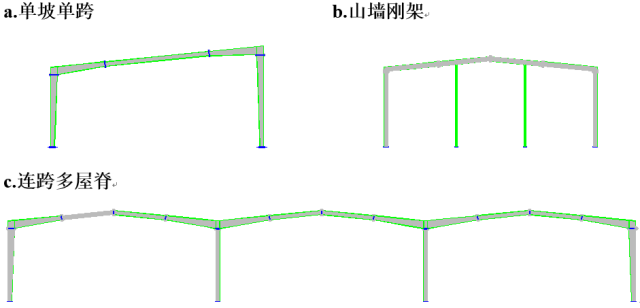

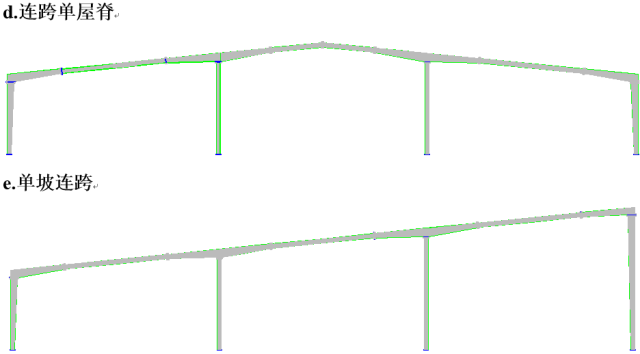

1-1-5、剛架衍生形式

■ 吊車和局部二層可在衍生形式剛架中布置。

■山墻剛架其本質也是多連跨剛架，不過中間柱與剛架柱比截面旋轉了90度。

1-2、多層框架體系

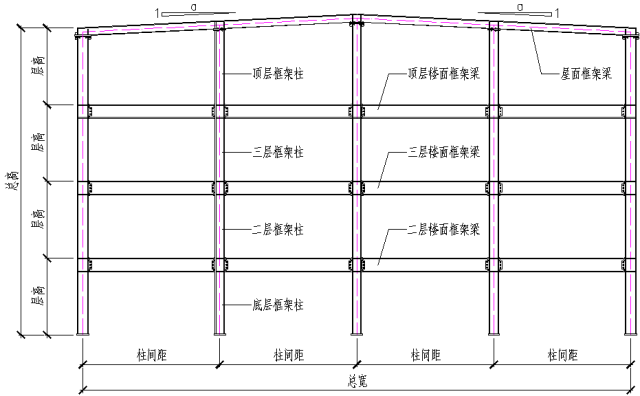

1-2-1、框架圖示

1-2-2、說明

力學模型

a.純剛接框架：縱橫兩個方向均采用剛接的框架。

b.剛接-支撐框架：橫向采用剛接，縱向采用鉸接，并在縱向設置支撐，以傳遞水平力。

c.支撐式框架：縱橫向均采用鉸接，兩向均設置支撐傳遞水平力。

d.有時為保證足夠的剛度，在剛接框架中亦設置支撐。

框架柱

框架柱可采用H型截面、箱形截面、十字形截面、圓管形截面等。所有上部結構的力都通過框架柱傳遞給基礎。

框架梁

框架梁一般采用H型截面。樓蓋和屋蓋上的力通過框架梁傳遞給框架柱。

支撐

支撐采用一般采用熱軋型鋼制作，其功能是傳遞層間水平力和保證結構的剛度。

1-2-3、基本節點

a.柱腳節點

■柱腳節點同門式剛架體系。

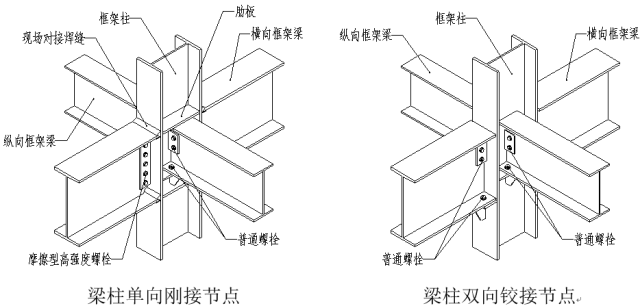

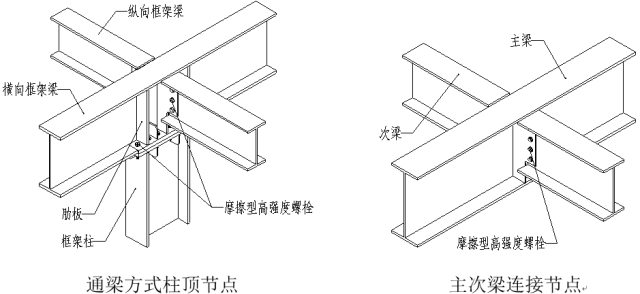

b.柱、梁節點

2、支撐、系桿

2-1、圖示

柱間柔性支撐     柱間剛性支撐

2-2、說明

■支撐分為柔性支撐和剛性支撐兩種。柔性支撐由圓鋼制作，安裝時必須張緊，主要用于門式剛架結構。剛性支撐由型鋼制作，用于多層框架、吊車梁下段支撐等剛度要求高的結構中。

■系桿和支撐聯合作用，形成封閉的受力體系。在支撐端頭有剛性構件和傳遞壓力的情況下，不需設置系桿。

■屋面水平支撐做法同柱間支撐。

■根據需要，支撐還有人字形、八字形、K形、V型、門形、L形、Y形、單斜桿等形式。

3、隅撐

3-1、圖示

3-2、說明

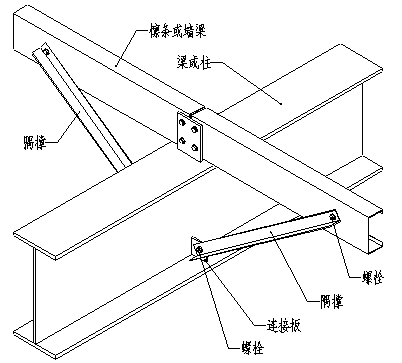

■隅撐的設置在于梁或柱受壓翼緣的平面外計算長度。隅撐可用角鋼制作或扁鋼壓制成型。

■在多層框架體系中，梁柱剛接的位置常設置水平隅撐。

4、吊車梁

4-1、圖示

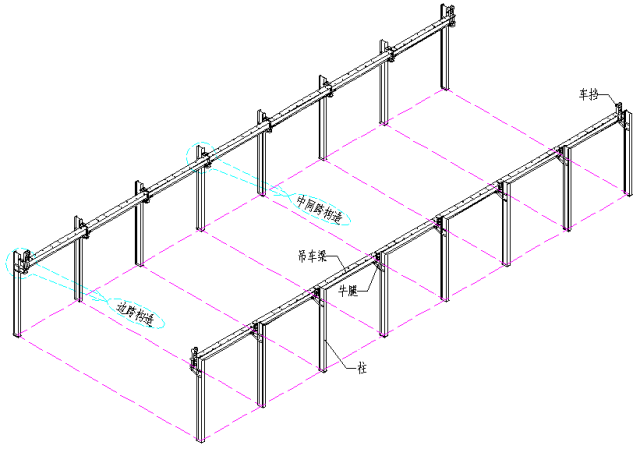

吊車梁邊跨構造

吊車梁中間跨構造

。

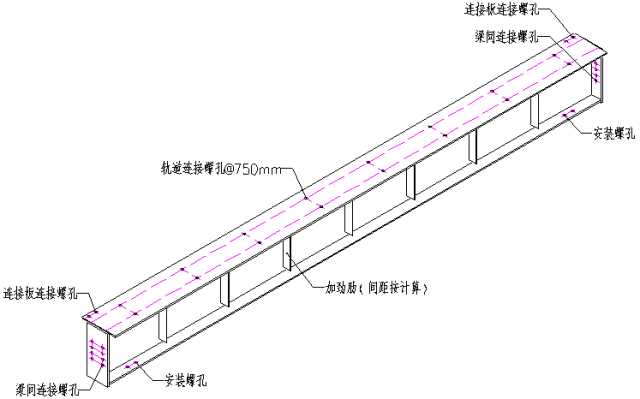

標準吊車梁圖

4-1、說明

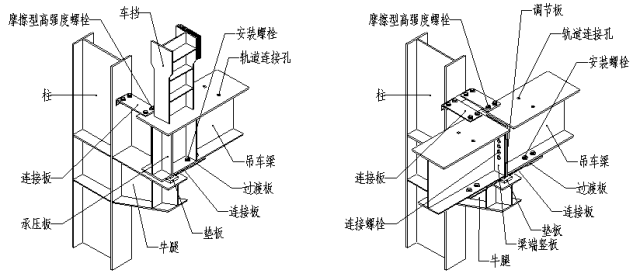

■吊車梁為吊車荷載的承載構件，由鋼板焊接成型。

■變形縫位置處理參照邊跨構造。

■吊車噸位大時設置制動桁架或制動梁來抵抗橫向水平荷載

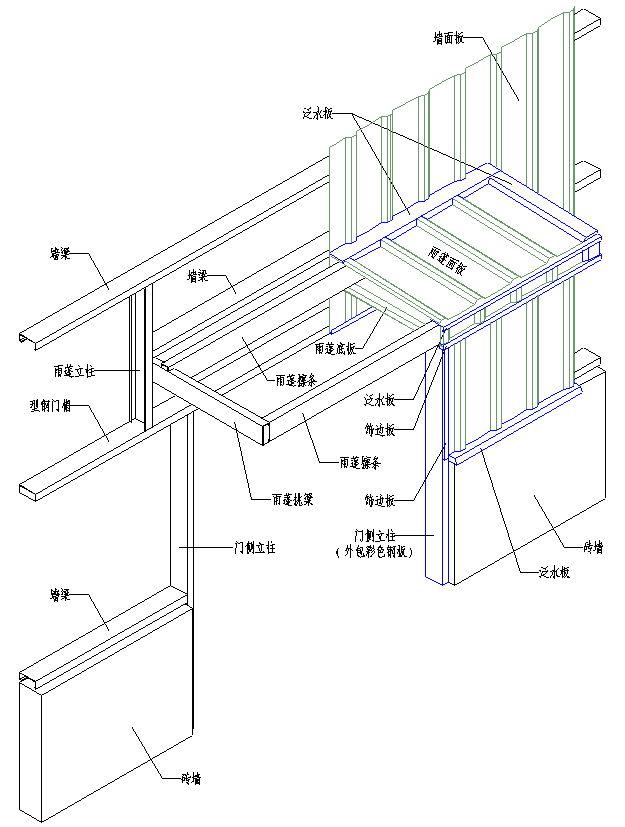

5、雨蓬

蓬用壓型鋼板采用HV-197TD-788板和HV-205TD-820板。

6、檁條、墻梁

6-1、C型冷彎薄壁型鋼

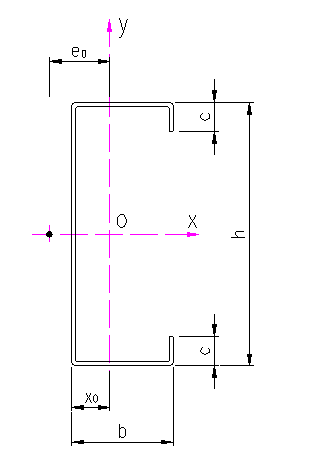

6-1-1、型鋼截面特性

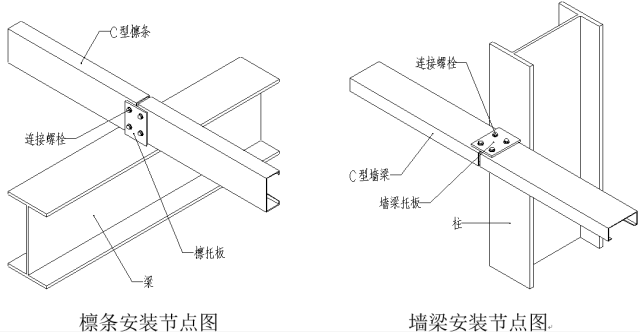

6-1-2、安裝節點圖

6-2、Z型冷彎薄壁型鋼

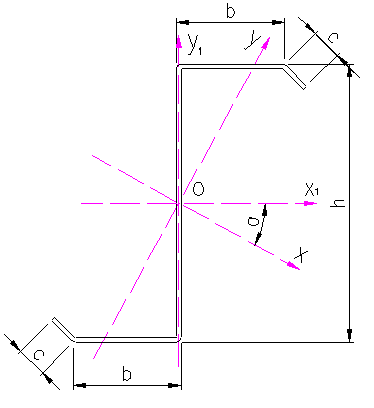

6-2-1、型鋼截面特性

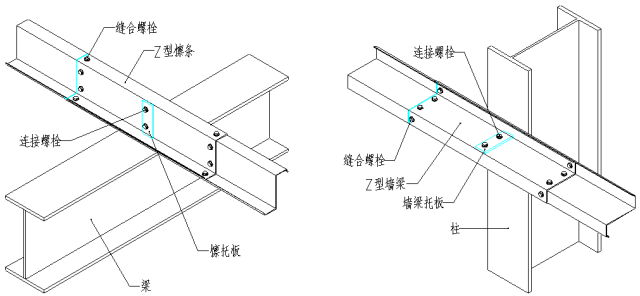

6-2-2、安裝節點圖

7、屋面、墻面壓型鋼板

7-1、HV-203KL-406板

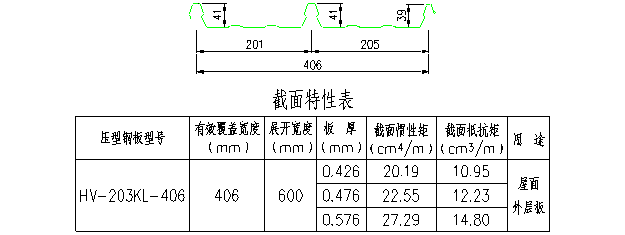

7-1-1、板型圖

7-1-2、連接節點圖

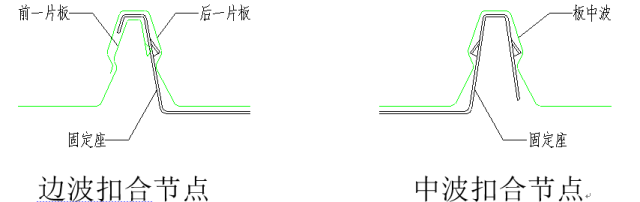

7-2、HV-380SF-760

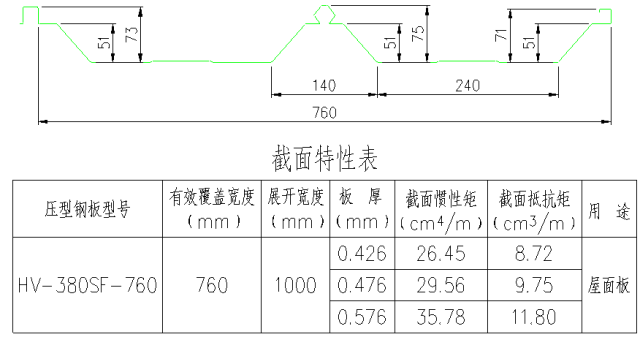

7-2-1、板型圖

7-3、HV-475SF-475板

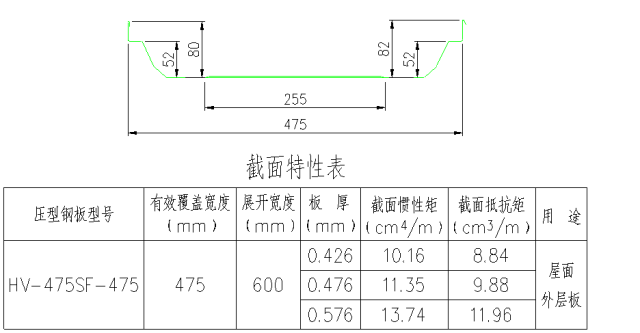

7-3-1、板型圖

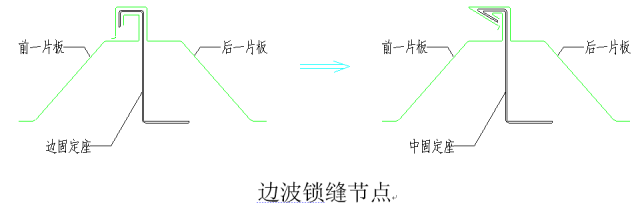

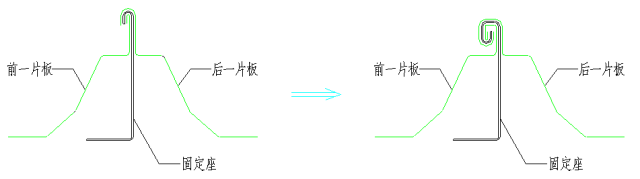

7-3-2、連接節點圖

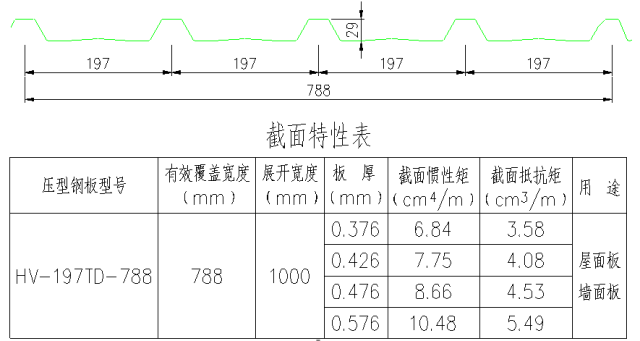

7-4、HV-197TD-788板

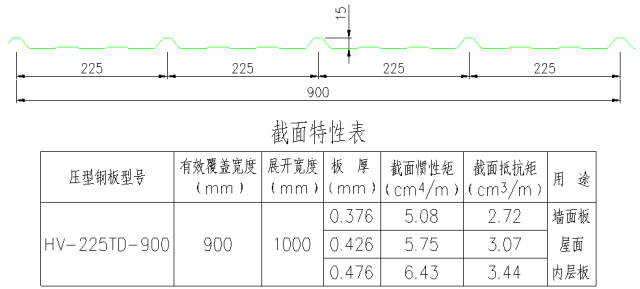

7-4-1、板型圖

7-4-2、連接節點

說明：

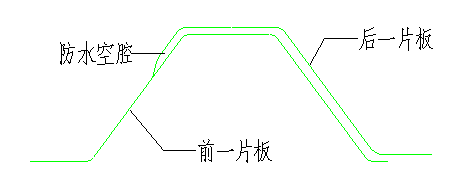

■防水空腔可以阻止因毛細現象而造成的滲水。

■該板型可用于屋面板和墻面板，采用自攻螺釘和屋面檁條或墻梁連接。

■用作屋面板時，螺釘穿過波峰與屋面檁條固定；用作墻面板時，螺釘在靠近波峰的波谷平直段與墻梁固定。

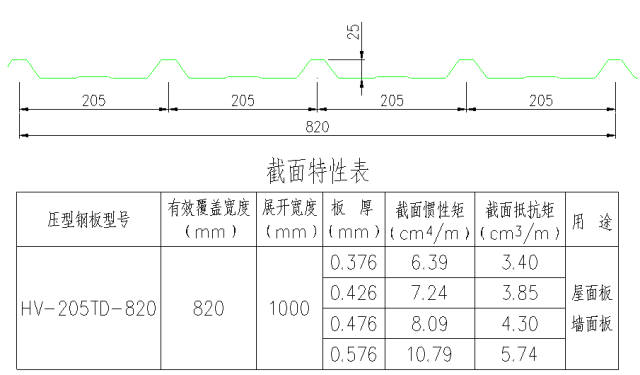

7-4、HV-205TD-820板

7-5-1、板型圖

7-5-2、連接節點圖

說明：

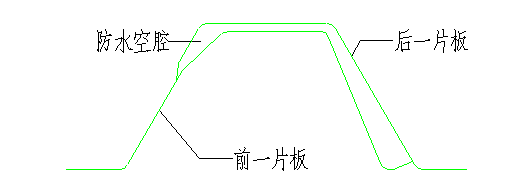

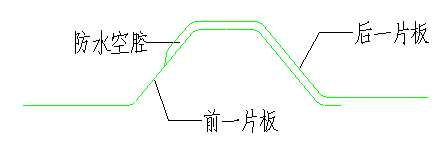

■防水空腔可以阻止因毛細現象而造成的滲水。

■該板型可用于屋面板和墻面板，采用自攻螺釘和屋面檁條或墻梁連接。

■用作屋面板時，螺釘穿過波峰與屋面檁條固定；用作墻面板時，螺釘在靠近波峰的波谷平直段與墻梁固定。

7-6、HV-225TD-900板

7-6-1、板型圖

7-6-2、連接節點圖

說明：

■防水空腔可以阻止因毛細現象而造成的滲水。

■該板型用于墻面板，采用自攻螺釘和屋面檁條或墻梁連接；螺釘在靠近波峰的波谷平直段與墻梁固定。

7-7、HV-360YC-360板

7-7-1、板型圖

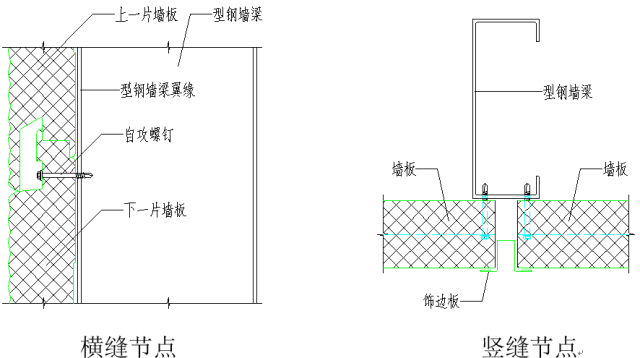

7-7-2、連接節點圖

說明：

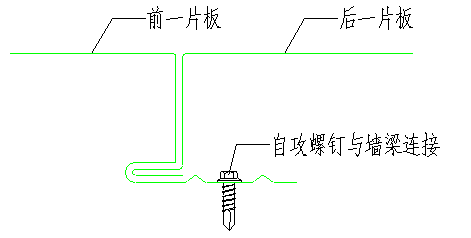

■自攻螺釘穿過板直接與墻梁連接。

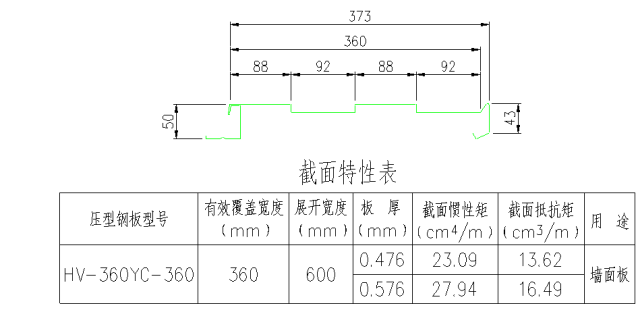

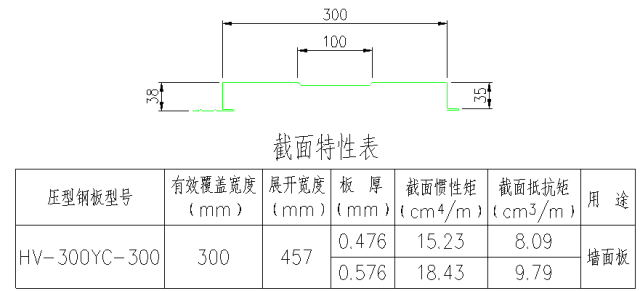

7-8、HV-300YC-300板

7-8-1、板型圖

7-8-2、連接節點圖

說明：

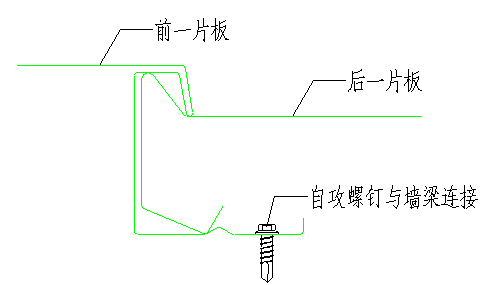

■自攻螺釘穿過板直接與墻梁連接。

7-9、HV-1000HP-1000板

7-9-1、板型圖

7-9-2、連接節點圖
